Муфты ТР

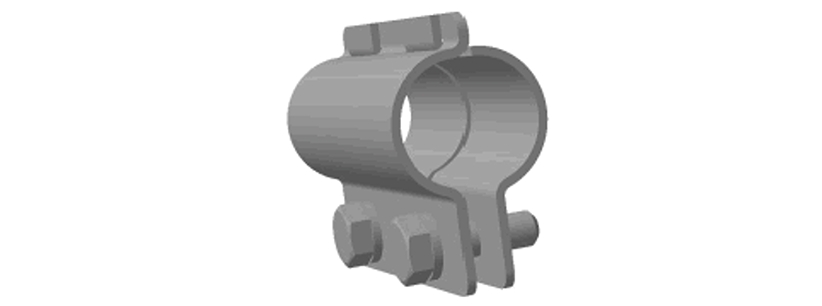

Муфты ТР

Предназначены для безрезьбового соединения стальных труб с металлорукавами или патрубками У476 — У479.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с гальваническим покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.

Тип

Наружный диаметр

металлорукавов и

труб, мм

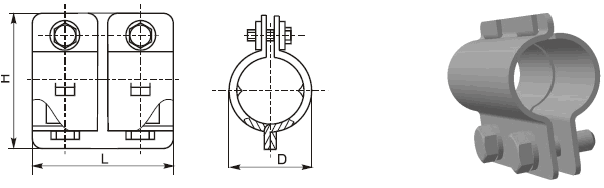

Размеры, мм

Масса, кг

не более


LHD
ТР-2 УЗ; ТР-2 УХЛ2,5 20-23 58 44 23 0,094
ТР-4 УЗ; ТР-4 УХЛ2,5 25-28 58 50 30 0,097
ТР-5 УЗ; ТР-5 УХЛ2,5 32-34 62 66 38 0,168
ТР-7 УЗ; ТР-7 УХЛ2,5 42-49 98 78 54 0,334
ТР-8 УЗ; ТР-8 УХЛ2,5 56-61 98 90 64 0,430
ТР-9 УЗ 68-77 150 115 81 0,984
ТР-10 УЗ 86-90 150 125 93 1,024
