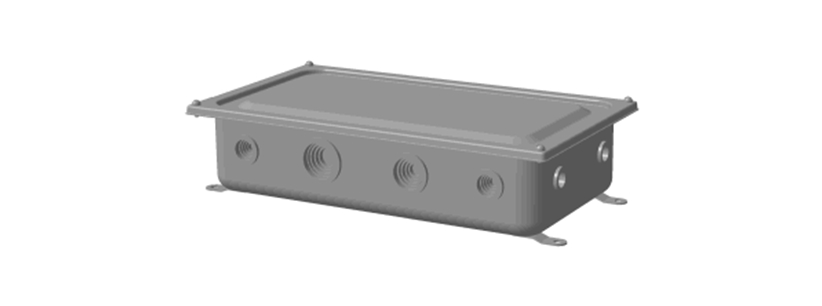

Коробки КЗНА с зажимами наборными

Коробки КЗНА с зажимами наборными

Предназначены для соединения и разветвления вторичных и силовых электрических цепей,
выполняемых контрольными и силовыми кабелями с алюминиевыми или медными жилами сечением 1,5-4,0 м м² .
Напряжение постоянного тока — до 440 В, напряжение переменного тока частотой 50 Гц — до 660 В.
Номинальный ток наборных зажимов — 25 А.
Степень защиты IP31 по ГОСТ 14254.
Вид климатического исполнения У3 по ГОСТ 15150.

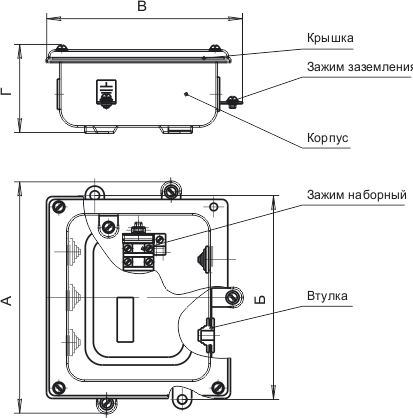

Коробки состоят из корпуса, крышки, уплотнительных втулок, наборных зажимов. Ввод кабелей(проводов) в
коробки осуществляется через уплотнительные втулки, предварительно обрезанные по торцевым плоскостям
в соответствии с диаметром вводимого проводника. Торцевые плоскости втулок, в которые ввод проводников
не предусмотрен, не обрезают.
Корпусы коробок изготавливаются из стали толщиной 1,2 мм с лакокрасочным покрытием, крышки — из
стали толщиной 1,0 мм с лакокрасочным покрытием.

Тип

коробок

Количество, шт.

Диаметры

проводников, мм

Количество

втулок,шт

Размеры, мм

Масса, кг

не более


ЗажимовБЗНУшекАБВГ
КЗНА 08 8 1 2

4; 8; 12; 16

10; 14; 18; 22

4

1

245 207 202 84 1,436
КЗНА 16 16 2 2

4; 8; 12; 16

10; 14; 18; 22

6

1

272 252 220 85 1,922
КЗНА 32 32 2 4

4; 8; 12; 16

10; 14; 18; 22

14; 20; 26; 32

7

2

1

360 322 290 103 3,370
КЗНА 48 48 2 4

4; 8; 12; 16

10; 14; 18; 22

14; 20; 26; 32

22; 28; 34; 40

8

2

1

1

490 452 290 113 4,760
