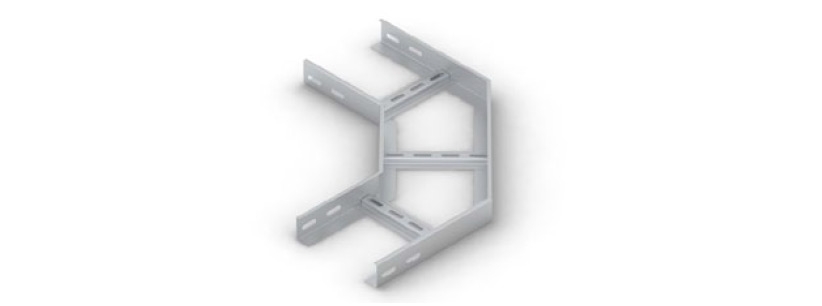

Угловые секции плоские для лотков лестничного типа НЛУ

Угловые секции плоские для лотков лестничного типа НЛУ

В таблице приведены стандартные размеры прямых изделий. Возможно изготовление изделий по типо-
размерам заказчика.



Ширина лотка: 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600;
Высота борта: 24, 50, 70, 100;
Толщина металла: 1,0; 1,2; 1,5; 2,0;

НаименованиеH, ммB, ммТолщина металла S, ммУгол поворота α, град.Количество штук в упаковке
НЛУ20-45 70 200 1,5 45 4
НЛУ30-45 70 300 1,5 45 4
НЛУ40-45 70 400 1,5 45 4
НЛУ20-90 70 200 1,5 90 4
НЛУ30-90 70 300 1,5 90 4
НЛУ40-90 70 400 1,5 90 4
НЛУ20-135 70 200 1,5 135 4
НЛУ30-135 70 300 1,5 135 4
НЛУ40-135 70 400 1,5 135 4
