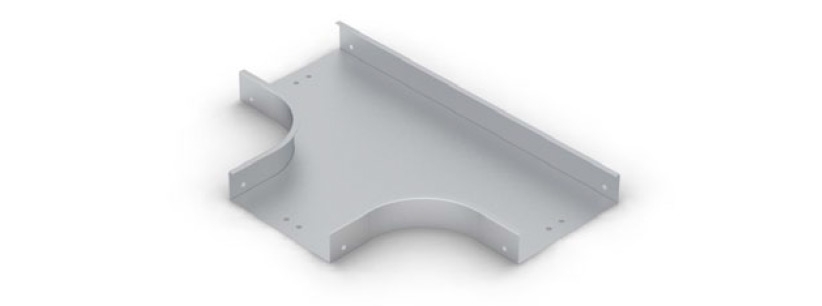

Т-образная плавная секция ЛЗТ

Т-образная плавная секция ЛЗТ

Применяется для разветвления трассы в 3 стороны в целях предохранения кабеля от перегибов, поврежде-
ний.Для соединения Т-образных секций с лотком, либо с другими элементами кабеленесущих систем применяется соединительный профиль (на 1 секцию используется 3 соединительных профиля), либо соединительные пластины (на 1 секцию – 6 пластин).

  • Для лотка, шириной (В): 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600 мм;
  • Высота борта (Н): 50, 65, 70, 80, 100, 150, 200 мм;
  • Толщина стали: 1,0 мм.
НаименованиеШирина B [мм]Высота H [мм]Длина L [мм]Толщина металла S [мм]Масса [кг]Кол-во в упаковке [шт]
ЛЗT90 50х50 50 50 400 1,0 0,520 5
ЛЗT90 100х50 100 50 450 1,0 0,650 5
ЛЗT90 200х50 200 50 550 1,0 0,900 3
ЛЗT90 300х50 300 50 650 1,0 1,130 3
ЛЗT90 400х50 400 50 750 1,0 1,630 3
ЛЗT90 500х50 500 50 850 1,0 1,930 2
ЛЗT90 600х50 600 50 950 1,0 2,239 2
ЛЗT90 100х65 100 65 450 1,0 0,843 5
ЛЗT90 200х65 200 65 550 1,0 1,710 5
ЛЗT90 300х65 300 65 650 1,0 1,520 3
ЛЗT90 400х65 400 65 750 1,0 1,830 3
ЛЗT90 500х65 500 65 850 1,0 2,160 2
ЛЗT90 600х65 600 65 950 1,0 2,520 2
ЛЗT90 100х80 100 80 450 1,0 0,950 5
ЛЗT90 200х80 200 80 550 1,0 1,290 3
ЛЗT90 300х80 300 80 650 1,0 1,630 3
ЛЗT90 400х80 400 80 750 1,0 1,970 2
ЛЗT90 500х80 500 80 850 1,0 2,320 2
ЛЗT90 600х80 600 80 950 1,0 2,654 1
ЛЗT90 100х100 100 100 450 1,0 1,130 3
ЛЗT90 200х100 200 100 550 1,0 1,500 3
ЛЗT90 300х100 300 100 650 1,0 1,810 2
ЛЗT90 400х100 400 100 750 1,0 2,150 2
ЛЗT90 500х100 500 100 850 1,0 2,020 1
ЛЗT90 600х100 600 100 950 1,0 2,300 1
