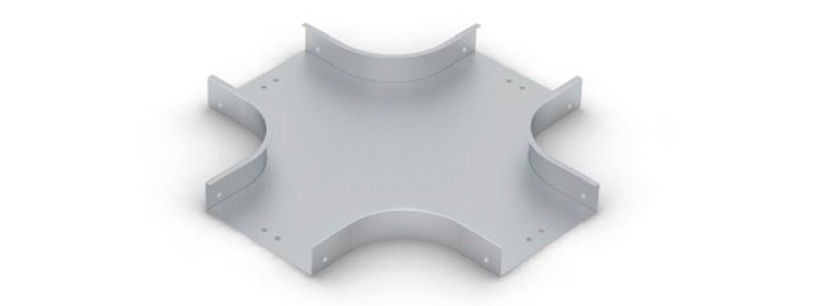

Х-образная плавная секция ЛЗХ

Х-образная плавная секция ЛЗХ

Применяется для разветвления трассы в 4 стороны в целях предохранения кабеля от перегибов, поврежде-
ний.

Для соединения Х-образных секций с лотком, либо с другими элементами кабеленесущих систем применя-
ется соединительный профиль (на 1 секцию используется 4 соединительных профиля), либо соединительные
пластины (на 1 секцию – 8 пластин).

  • Для лотка, шириной (В): 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600 мм;
  • Высота борта (Н): 50, 65, 70, 80, 100, 150, 200 мм;
  • Толщина стали: 1,0 мм.
НаименованиеШирина B [мм]Высота H [мм]Длина L [мм]Толщина металла S [мм]Масса [кг]Кол-во в упаковке [шт]
ЛЗХ 50х50 50 50 400 1,0 1,000 5
ЛЗХ 100х50 100 50 450 1,0 1,320 5
ЛЗХ 200х50 200 50 550 1,0 2,120 3
ЛЗХ 300х50 300 50 650 1,0 3,100 3
ЛЗХ 400х50 400 50 750 1,0 4,200 3
ЛЗХ 500х50 500 50 850 1,0 5,400 2
ЛЗХ 600х50 600 50 950 1,0 6,850 2
ЛЗХ 100х65 100 65 450 1,0 1,500 5
ЛЗХ 200х65 200 65 550 1,0 2,100 5
ЛЗХ 300х65 300 65 650 1,0 3,240 3
ЛЗХ 400х65 400 65 750 1,0 4,350 3
ЛЗХ 500х65 500 65 850 1,0 5,600 2
ЛЗХ 600х65 600 65 950 1,0 7,000 2
ЛЗХ 100х80 100 80 450 1,0 1,650 5
ЛЗХ 200х80 200 80 550 1,0 2,430 3
ЛЗХ 300х80 300 80 650 1,0 3,400 3
ЛЗХ 400х80 400 80 750 1,0 4,500 2
ЛЗХ 500х80 500 80 850 1,0 5,800 2
ЛЗХ 600х80 600 80 950 1,0 7,170 2
ЛЗХ 100х100 100 100 450 1,0 1,840 3
ЛЗХ 200х100 200 100 550 1,0 2,630 3
ЛЗХ 300х100 300 100 650 1,0 3,600 2
ЛЗХ 400х100 400 100 750 1,0 4,700 2
ЛЗХ 500х100 500 100 850 1,0 5,950 2
ЛЗХ 600х100 600 100 950 1,0 7,400 1
